1．バーナ1号機
　設置状況

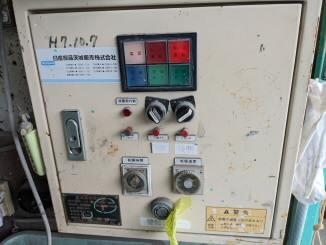

2．操作盤
　故障状況確認運転後、長くても2分以内に失火、もしくは不着火

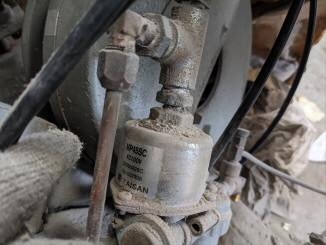

3．バーナ1号機
電磁ポンプ交換前　（製造年2009年）（運転時、異音・脈動あり）

4.バーナ1号機
　バーナ取外し

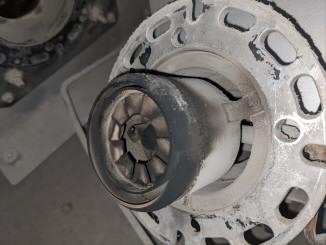

　点火部汚れ状況

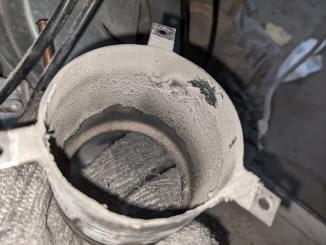

5．バーナ1号機
　ドラフトチューブ内ミスト堆積（除去済）

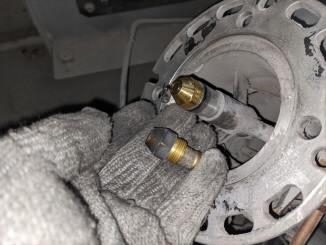

6．バーナ1号機

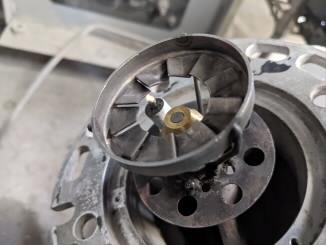

　ノズル交換

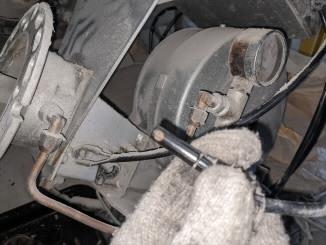

7.バーナ1号機
スパークテスト

8．バーナ1号機
　炎検知器清掃

9．バーナ1号機

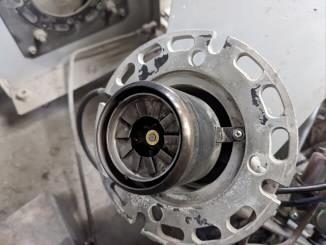

　点火部清掃後

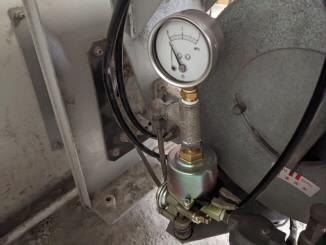

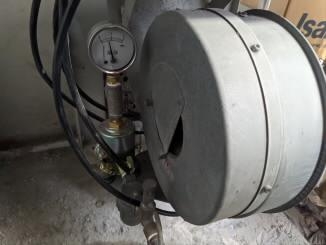

10．バーナ1号機
　電磁ポンプ及び油圧計交換後

11．バーナ1号機

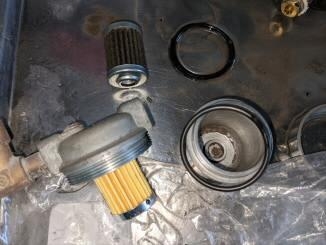

オイルストレーナ用フィルター及びOリング交換

12．バーナ1号機

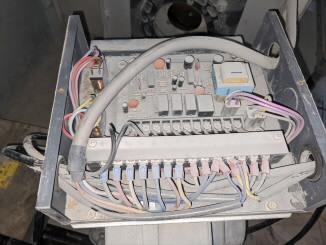

　リレー基板ミスト堆積状（エアブロー清掃済）

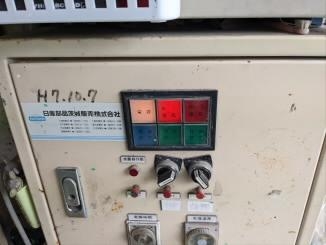

13．操作盤
　運転確認

14．運転確認
　油圧　7．0MPa

15．運転確認

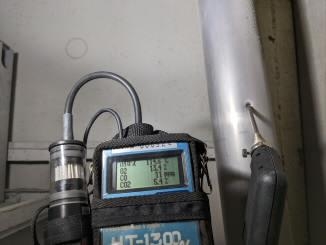

　 燃焼排ガス測定
　　排ガス温度　114.6℃
　　O2濃度　　13.4％
　　CO濃度　　11ppm

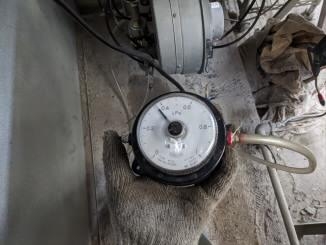

16．運転確認
　風圧度測定
　　0.37ｋPa

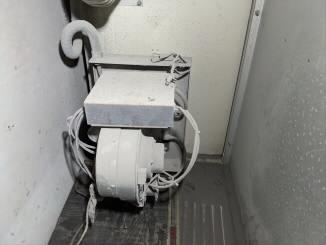

17．バーナ2号機
　設置状況

18．オイルストレーナ
　フィルター汚れ状況

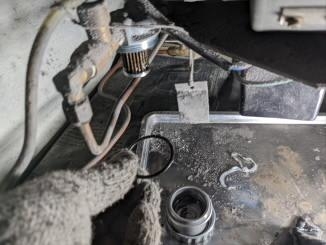

19．オイルストレーナ

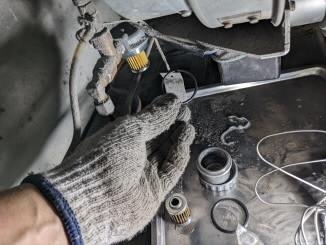

　フィルター及びOリング交換

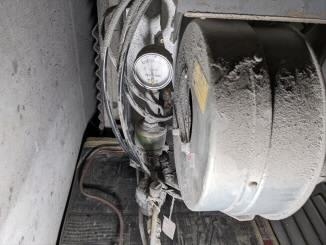

20.運転確認
　電磁ポンプに動作異音と脈動あり
